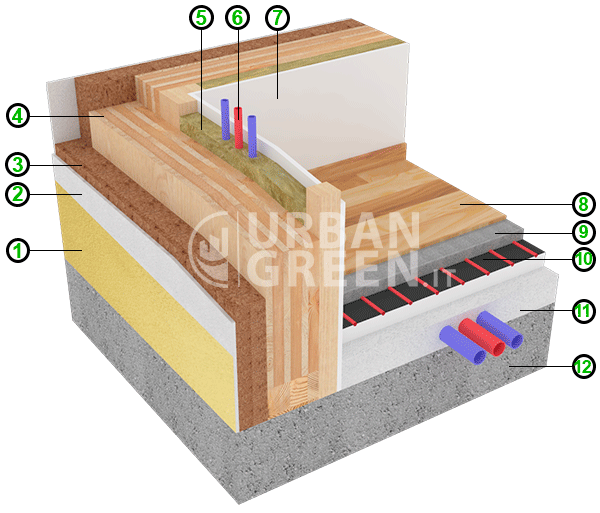

Parete Esterna con struttura in X-LAM

Descrizione Parete
1. Tinteggiatura Esterna
2. Rasante per Cappotto
3. Cappotto Termico
4. Parete portante X-LAM
5. Isolamento Termico
6. Predisposizione Impianti
7. Pannello in Fibrogesso
8. Pavimentazione
9. Massetto
10. Riscaldamento
11. Massetto Alleggerito
12. Platea in Cemento Armato
SPESSORE PARETE: 28 – 30cm*
SFASAMENTO TERMICO: -13.50 h.
TRASMITTANZA: -0,20 W/m2K
*Lo spessore della parete varia in base al calcolo strutturale

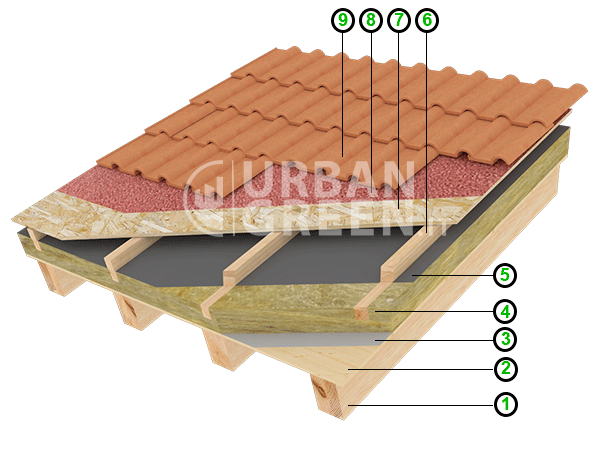

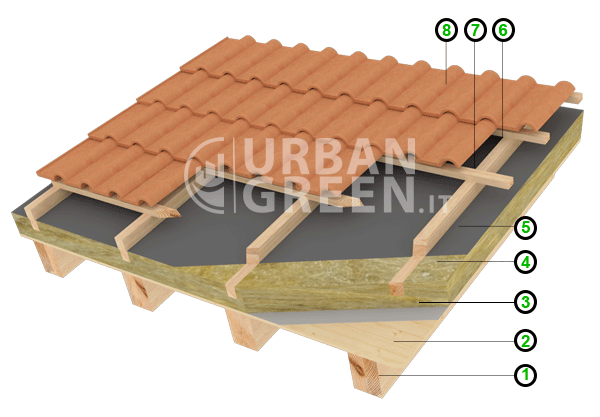

Tetto Ventilato

Descrizione Tetto
1. Travi in legno lamellare
2. Tavolato in legno
3. Freno Vapore
4. Isolamento Termico
5. Membrana traspirante antipioggia
6. Listello di Ventilazione
7. Controlistello per tegola
8. Tegola
SPESSORE TETTO: circa 30 cm *
SFASAMENTO TERMICO: -11.0 h.
TRASMITTANZA: -0,07 W/m2K
*Spessore calcolato escludendo travatura e tegole

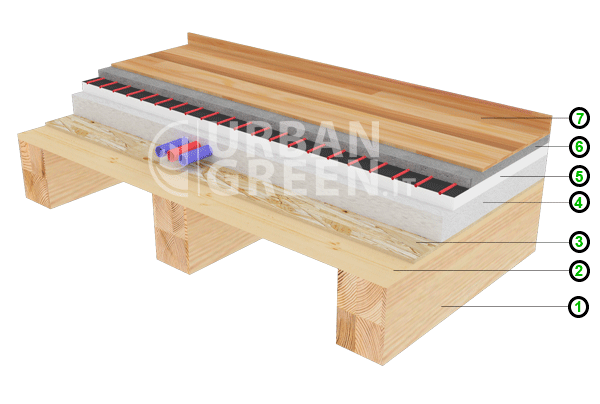

Solaio Interpiano (per soluzioni bipiano)

Descrizione Solaio
1. Travatura Solaio a vista
2. Tavolato in legno a vista
3. Pannello OSB
4. Massetto alleggerito
5. Impianto Radiante
6. Massetto
7. Pavimentazione
SPESSORE SOLAIO: circa 20cm*
*Spessore calcolato escludendo travatura
