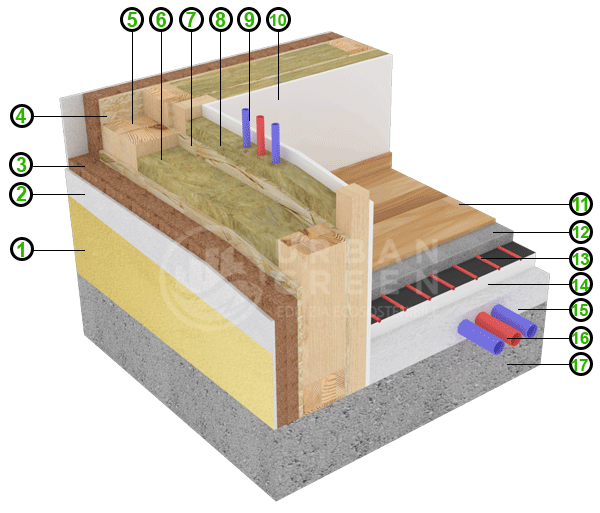

Parete Esterna struttura a Telaio

Descrizione Parete
1. Tinteggiatura Esterna
2. Rasante per Cappotto
3. Cappotto Termico
4. Pannello OSB
5. Travatura Portante
6. Isolamento Termico
7. Pannello OSB
8. Pannello OSB e Freno al Vapore
9. Impianti
10. Pannello in Fibrogesso
11. Pavimentazione
12. Massetto
13. Riscaldamento
14. Massetto Alleggerito
15. Platea in Cemento Armato
SPESSORE PARETE: 28 – 30cm*
SFASAMENTO TERMICO: -12.5 h.
TRASMITTANZA: -0,14 W/m2K
*Lo spessore della parete varia in base al calcolo strutturale

Tetto Ventilato

Descrizione Parete
1. Travi in legno lamellare
2. Tavolato in legno
3. Freno Vapore
4. Isolamento Termico
5. Membrana traspirante antipioggia
6. Listello di Ventilazione
7. Controlistello per tegola
8. Tegola
SPESSORE TETTO: circa 30 cm *
SFASAMENTO TERMICO: -11.0 h.
TRASMITTANZA: -0,07 W/m2K
*Spessore calcolato escludendo travatura e tegole

Solaio Interpiano (per soluzioni bipiano)

Descrizione Parete
1. Travatura Solaio a vista
2. Tavolato in legno a vista
3. Pannello OSB
4. Massetto alleggerito
5. Impianto Radiante
6. Massetto
7. Pavimentazione
SPESSORE SOLAIO: circa 20cm*
*Spessore calcolato escludendo travatura
